GCSF六維光纖調整架
市 場 價： ￥0元/個
優 惠 價： ￥0元/個
產品特點：
● 可實現六維調整，左右手成對設計，方便操作；
● 結構緊湊，節省空間；
● 測微頭驅動，便于讀數；
● V型導軌加交叉滾柱，運動舒適，精度更高，承載更大；
● 底部標準安裝孔位，可用于光學器件的生產。
GCSF六維光纖調整架
技術參數：
| 型號 | GCSF-01(GCSF-02) | |||
| 調整維數 | 六維 | |||
| 驅動方式 | 測微頭 | |||
| 平移調整范圍 | TxTyTz粗調 | ±6.5mm | ||
| TxTyTz微調 | ±0.3mm | |||
| TxTyTz精度 | 上下偏擺 | 20″ | ||
| 左右偏擺 | 10″ | |||
| 俯仰調整范圍 | Θx調節 | ±5.5º | ||
| Θy調節 | ±2.5º | |||
| Θz調節 | ±2.5º | |||
| ΘxΘyΘz精度 | 10″ | |||

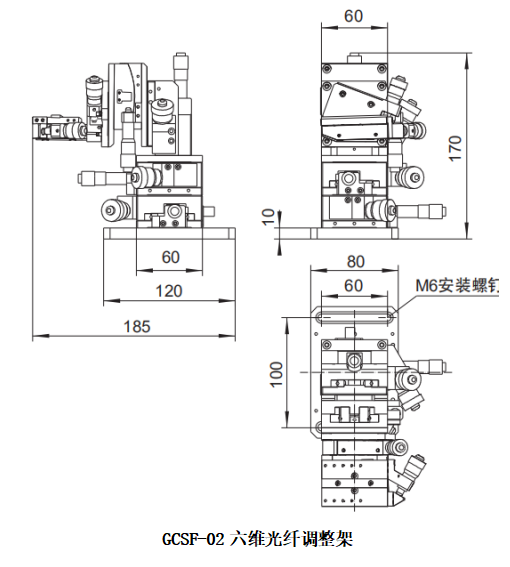

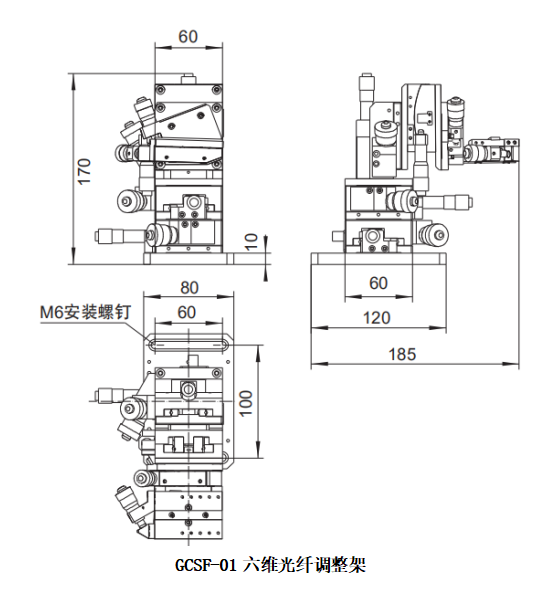

外形尺寸圖：
