直線電機平臺
市 場 價： ￥0元/個
優 惠 價： ￥0元/個
預壓型高精度氣浮直線電機
主要性能參數：
| 型號 | GCD-QX |
| 行程 | 100-500(范圍內任意定制) |
| 導軌類型 | 預壓型氣浮導軌 |
| 電機規格 | 無鐵芯直線電機 |
| 推薦使用壓力 （MPa） | 0.2-0.5 |
| 電機額定推力/峰值推力（N） | 40/90 |
| 光柵分辨率 | 模擬量4096細分5nm（預設值，可在驅動器中更改） |
| 平臺最大速度 (mm/s) | ≥1000 |
| 速度波動 （%） | 5% |
| 重復定位精度 (nm) | ≤±100 |
| 絕對定位精度 （nm） | ≤±500 |
| 空載最大加速度 (g) | 2 |
| 最大負載 | 15 |
| 標準線長 | 1.5m |
所有直線電機產品默認采用直線開放式光柵也,可選用數字量光柵，默認產品分辨率為5nm，為模擬量光柵4096細分后所得，分辨率的改變會導致平臺最大速度以及重復定位精度的變化，詳詢廠家。
普通PWM驅動器默認值為5%上限，如需要低于1%速度波動，需要線性驅動器。
平臺最大速度取決于有效行程、光柵分辨率以及光柵和驅動器的時鐘頻率，不同配置會導致此項參數上限值的變化，詳詢廠家。
此數據為實驗室實測數據上限，如有更高要求，需搭配GC-K系列控制器，詳詢廠家。
此數據為標定后參數。
實際尺寸會根據客戶所需的行程來確定。
如需要進一步的尺寸信息或者3D圖檔，請直接聯系廠家。

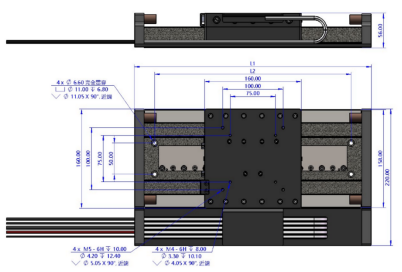

外形尺寸圖：
產品主要特征：
●天然花崗巖基座，平面度一流
●氣浮導軌，無摩擦力、超高平面度
●直驅機構，無回程間隙
●全閉環反饋，分辨率高達5nm
●預壓型機構，保證足夠的系統剛性
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用
特別注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢溝通。
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
3、氣浮平臺需搭配空壓機、儲氣罐、冷干機、油水分離器、過濾器、干燥器、調壓閥等輔助配件，詳細規格請咨詢廠家。
