高性能半封閉式直線模組
主要性能參數：
|
型號 |
GCA-100 |
GCA-200 |
GCA-300 |
GCA-400 |
GCA-500 |
|
行程 |
100 |
200 |
300 |
400 |
500 |
|
導軌類型 |
進口直線循環滾珠導軌 |
||||
|
電機規格 |
有鐵芯直線電機 |
||||
|
額定推力/峰值推力（N） |
66\116 |
||||
|
光柵分辨率 |
100 |
||||
|
限位類型 |
光電\機械\軟件 三重限位 |
||||
|
平臺最大速度 （m/s） |
≥2 |
||||
|
空載最大加速度 (g) |
3 |
||||
|
最大負載 |
45 |
||||
|
雙向重復定位精度 |
≤±1 |
||||
|
直線度 （um) |
≤±2.5 |
≤±2.5 |
≤±4 |
≤±8 |
≤±9 |
|
平面度 (um) |
≤±2.5 |
≤±2.5 |
≤±4 |
≤±8 |
≤±9 |
|
材質 |
鋁合金 |
||||
|
重量 |
9.1 |
9.1 |
10.2 |
11.3 |
12.4 |
默認光柵分辨率100nm，如設備欲獲得更高速度，可選0.5um\1um\5um等其它分辨率光柵，光柵分辨率的改變會導致重復性的變化，所有直線電機產品默認采用直線開放式光柵。
平臺最大速度取決于有效行程、光柵分辨率以及光柵和驅動器的時鐘頻率，不同配置會導致此項參數上限值的變化，詳詢廠家。
此數據為實驗室實測數據上限，如有更高要求，需搭配GC-K系列控制器，詳詢廠家。
直線電機模組的直線度與安裝的基準關系較大，此數據為固定普通標準光學平臺時的實測平均水平。
該重量為近似值，會因?yàn)榕渲貌煌杂胁町悺?/p>
產品主要特征：
●半封閉設計，有效防止異物進入設備中。
●進口高精度直線導軌，靜音、順滑，直線度、平面度一流。
●直驅機構，無回程間隙。
●全閉環反饋，分辨率高達50nm。
●采用高性能的鋁合金加工一體數控加工而成。
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用。

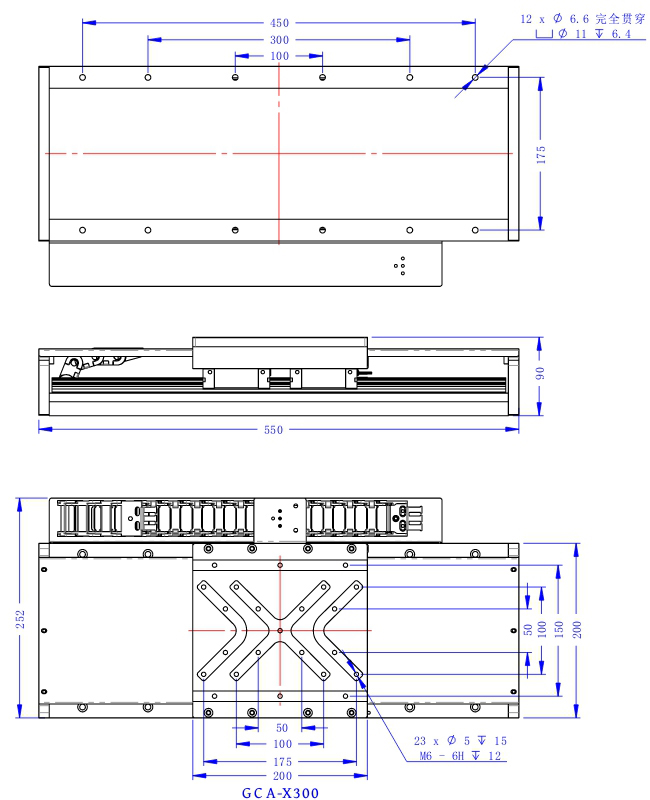

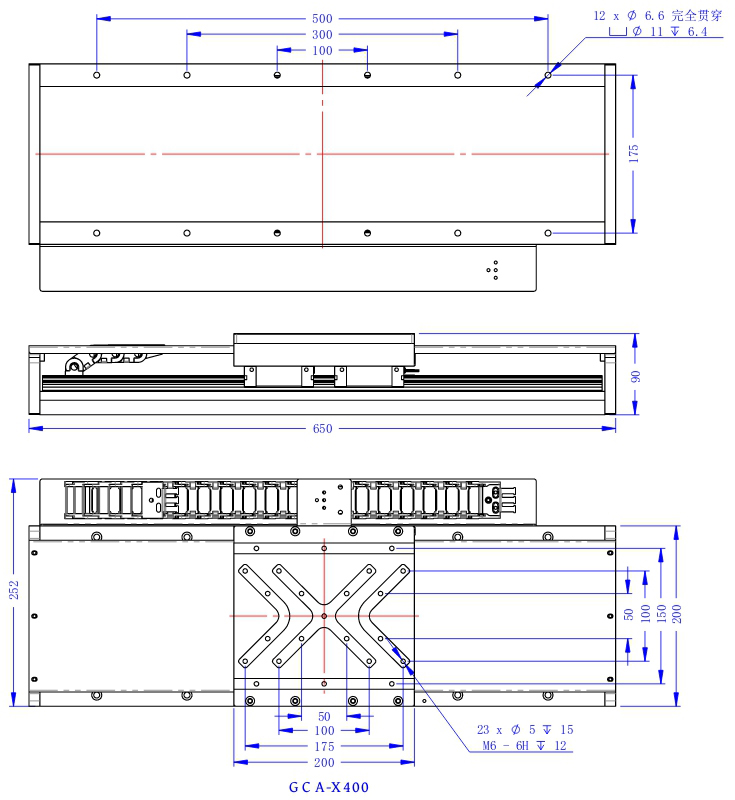

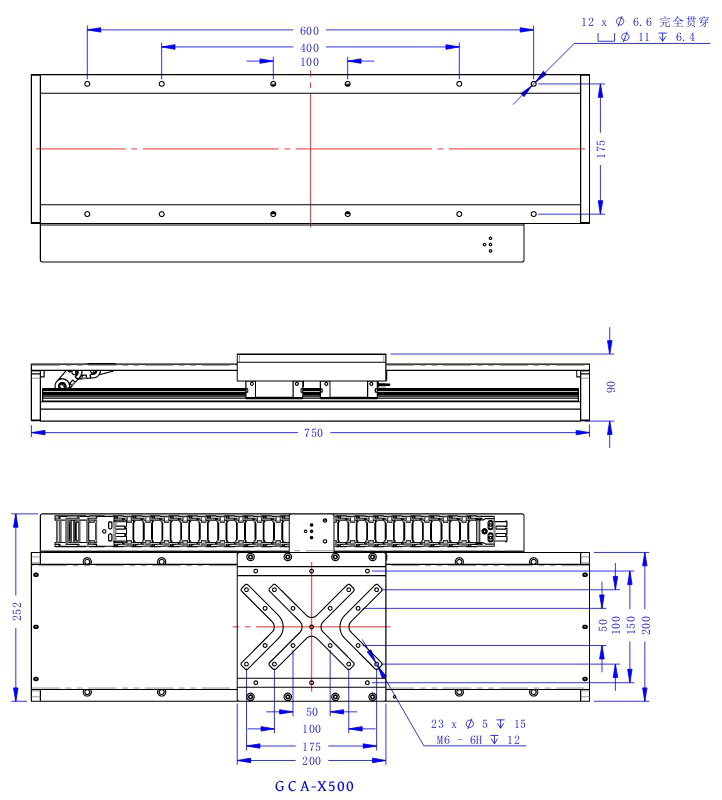

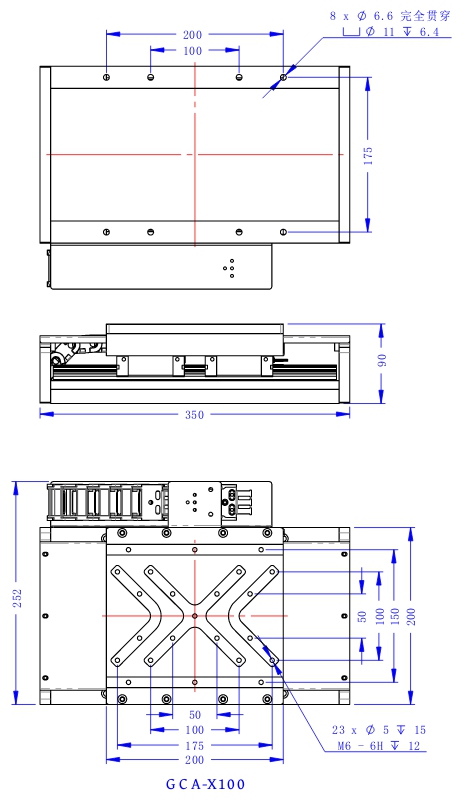

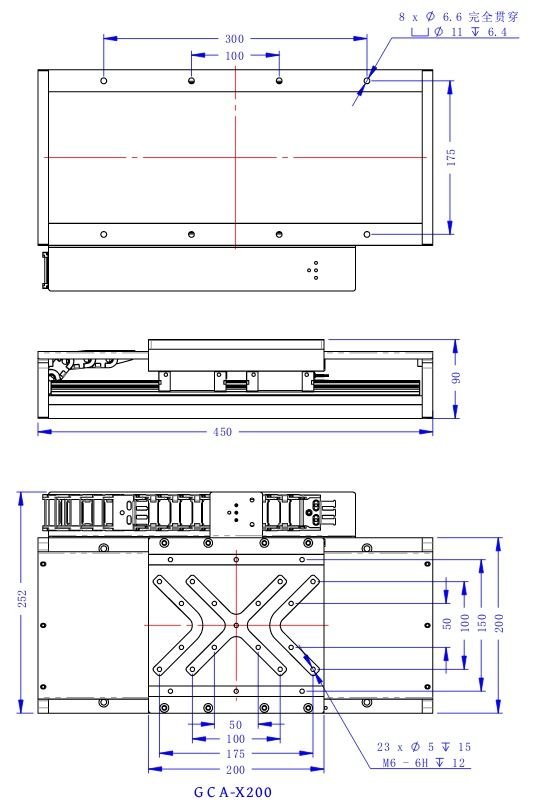

外形尺寸圖：
如需要進一步的尺寸信息或者3D圖檔，請直接聯系廠家。
特別注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢溝通。
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
