GCDB 超薄型電動平移臺
市 場 價： ￥0元/個
優 惠 價： ￥0元/個
產品特點
●采用步進電機驅動，實現位移自動調整，自動控制；
●采用精研絲杠副傳動，分辨率高；
●交叉滾柱導軌，具有結構緊湊、外形小巧、運行平穩等特點；
●特別適合科學實驗。
GCDB 超薄型電動平移臺
技術參數：
| 型 號 | GCDB-1 | GCDB-2 | GCDB-3 | GCDB-4 |
| 行程mm | 10 | 30 | 50 | 100 |
| 臺面尺寸mm | 65×65 | 90×90 | 90×110 | 115×170 |
| 導軌 | V型導軌+交叉滾柱 | |||
| 螺桿導程 | 0.5mm | 1mm | ||
| 分辨率（8細分） | 0.0003125 mm | 0.000625 mm | ||
| 速度 | 6mm/s | 12.5mm/s | ||
| 重復定位精度 | ＜0.003mm | ＜0.005mm | ||
| 運行直線度 | 0.003mm | 0.01mm | 0.012mm | 0.025mm |
| 靜轉矩 | 40Ncm | |||
| 中心負載 | 10 kg | 15 kg | 20 kg | |
| 自重 | 1.1kg | 1.25kg | 1.4kg | 2kg |

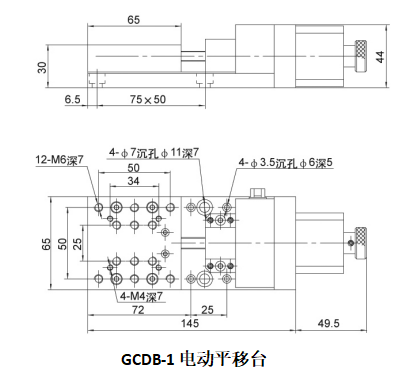

外形尺寸圖
