高精度緊湊型步進電機一維平臺
產品特點：
●低幅面設計，最大厚度30mm；
●高精度交叉滾柱導軌，直線度、平面度一流；
●消隙滑動絲桿驅動，無回程間隙；
●雙光電開關限位；
●采用高性能的鋁合金加工一體數控加工而成；
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用。
主要性能參數：
|
型號 |
GCST-30 |
GCST-60 |
GCST-100 |
|
行程 |
30 |
60 |
100 |
|
絲桿導程 |
2.54 |
||
|
導軌類型 |
|
精密交叉滾柱導軌 |
|
|
電機規格 |
|
28步進電機 |
|
|
電機步距角 |
|
默認1.8°（可選0.9°） |
|
|
分辨率 驅動器16細分 |
≈0.8 |
≈0.8 |
≈0.8 |
|
空載最大速度（2.54mm導程）mm/s |
50 |
50 |
50 |
|
最大負載 |
|
|
|
|
水平方向 |
7 |
7 |
7 |
|
垂直方向 |
3 |
3 |
3 |
|
雙向重復定位精度（um/50mm） |
±2 |
±3 |
±3 |
|
反向間隙 |
0 |
0 |
0 |
|
限位類型 |
松下光電限位 |
||
|
材質 |
|
鋁合金 |
|
|
重量 |
0.9 |
1.1 |
1.7 |
|
標準線長 |
|
1.5m |
|
絲桿導程默認2.54mm，可選其它規格，請咨詢廠家。
此款平臺主要設計用于水平方向，垂直使用的時候，需要保證步進電機側在下方。
此為實驗室所測平均數據，需要搭配使用GC-K系列控制箱。

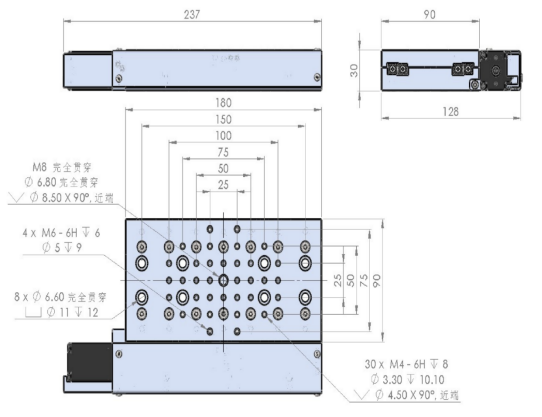

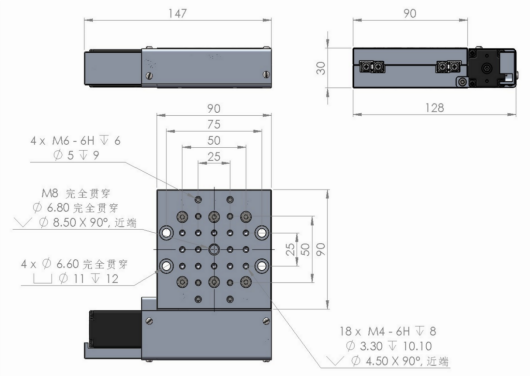

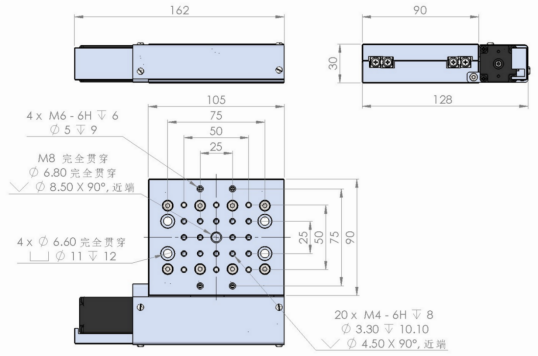

GCST-30尺寸圖 GCST-60尺寸圖 GCST-100尺寸圖
如需要進一步的尺寸信息或者3D圖檔，請直接聯系廠家。
特別注意事項：
1、設備默認不帶驅動器，如需驅動器可咨詢廠家。
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
